我公司生產BK-46KVA變壓器  電壓380V/220V 電流 A,SG-200KVA/KW三相四線變壓器380V變220V隔離變壓器,220V 360V 380V 400v 轉/變 12.53v變壓器,電抗器\OCL-0105-EISH-E21U\380V\105A,220V 360V 380V 400v 轉/變 16.82v變壓器等多種產品,歡迎廣大客戶來電咨詢進線電抗器ACL型號規格、進線電抗器ACL價格報價、電抗器多少錢。

輸入輸出電抗器參數特性
1.系統電壓：380V  660v 690v 1140V。
2.工作電流：按需求。
3.電源相數: 三相。
4.產品容量：客戶指定。
5.頻率范圍：50－60Hz。
6.出線方式：向上或水平。
7.絕緣電阻：≥50MΩ。
8.電氣強度；工頻正弦電壓3KV歷時1分鐘無擊穿及閃絡現象。
9.絕緣等級：B級。
10.噪聲≤65dB。
11.產品執行標準： IEC289:1987電抗器GB10229-88電抗器(IEC289:1987)  JB9644-1999半導體電氣傳動用電抗器。

進線電抗器是一種常用于工業和工廠自動化控制系統的電氣設備、它通常安裝在變頻器、調速器和電網電源之間，主要用于抑制變頻器和調速器所產生的浪涌電壓和電流。此外，它還能較大程度地減少系統中的高次諧波和畸變諧波。
在工業生產過程中，變頻器和調速器常常用于控制電動機的轉速和運行方式。然而，這些設備在工作過程中會產生一些不可避免的電磁干擾，如浪涌電壓和電流、高次諧波以及畸變諧波。這些干擾會對其他設備和系統產生負面影響，甚至導致設備故障和損壞。
為了解決這些問題，進線電抗器被引入到系統中。它通過限制電流的變化率和濾波作用，有效地抑制了浪涌電壓和電流的產生。此外，進線電抗器還能夠減少系統中的高次諧波和畸變諧波。這些諧波會導致電網電壓的波形失真，對其他設備和系統產生干擾。
進線電抗器的工作原理是利用電感和電容的相互作用。它具有高電感和低電容的特點，能夠阻礙電流的突變和高頻信號的傳遞。通過安裝進線電抗器，可以有效地降低電網電壓的峰值和電流的峰值，從而保護其他設備不受電力干擾的影響。


輸入輸出電抗器的適用條件
1、電源對其它設備有明顯的干擾（干擾、過壓）。
2、電源相間電壓不平衡＞額定電壓的1.8%。
3、阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）。
4、在一條線路上為減小線電流而安裝的大量變頻器。
5、使用cosφ（功率因數）校正電容或功率因數校正單元。

輸入輸出電抗器使用環境條件
1.海拔高度不超過2000米。
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。


變頻器調速器功率KW	進線 電抗器型號	外形尺寸 長*寬*高 mm	安裝尺寸
0.75(1.5)	ACL-8	150*80*140	75*60
2.5	ACL-10	150*80*140	75*60
4	ACL-10	150*80*140	75*60
5.5	ACL-15	150*80*140	75*60
7.5	ACL-20	200*120*170	100*75
11	ACL-30	210*140*170	112*90
15	ACL-40	210*140*170	112*90
18	ACL-50	210*140*170	112*90
22	ACL-60	210*140*170	112*90
30	ACL-80	240*200*210	133*120
37	ACL-110	240*200*210	133*120
45	ACL-125	240*200*210	133*120
55	ACL-150	240*200*210	133*120
75	ACL-200	280*220*230	172*130
90(93)	ACL-250	300*230*250	190*130
110	ACL-280	310*230*260	190*130
132	ACL-300	310*230*260	190*130
160	ACL-400	320*230*270	190*130
187	ACL-450	340*250*270	210*135
200	ACL-500	290*195*305	132*102-12
220	ACL-540	290*195*305	132*102-12
250	ACL-600	290*205*305	132*112-12
280	ACL-700	290*210*305	132*112-12
315	ACL-800	290*260*310	210*155
400	ACL-1000	290*270*310	245*160


售后保障：
1、本公司生產、銷售各種型號的變壓器，穩壓器，電抗器，調壓器，可以按照客戶的要求、尺寸、規格來量身訂做產品.
2. 本公司生產的干式變壓器、穩壓器、調壓器、電抗器質保一年至多年不等！
3. 在質保期內若發生任何產品質量問題，我公司負責免費維修或更換。

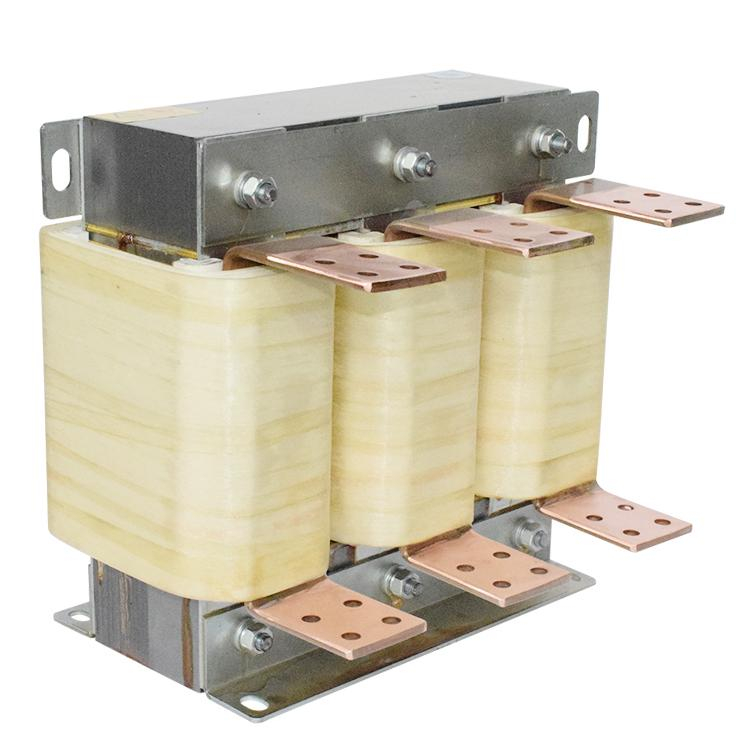

輸入電抗器 AKSG－500A/5V，屬于交流電抗器，主要安裝于電源與變頻器等設備之間。適用于三相 380V、50HZ 系統。“500A” 是該電抗器的額定電流，意味著其在正常運行時能夠持續承載 500A 的電流， “5V” 則代表電抗器的壓降，壓降是電抗器的關鍵指標之一，常見規格還有 2.2V、4.4V、8.8V 等，可根據具體需求定制。
AKSG－500A/5V 輸入電抗器作用顯著。當電網電壓出現突變，或者因操作產生過電壓時，它能有效限制由此引發的電流沖擊，從而保護后端的變頻器等設備。由于變頻器等非線性負載在運行中會向電網注入諧波電流，污染電能質量，該電抗器可以通過增加輸入側阻抗，抑制諧波電流，進而提高電網功率因數，優化電網電能質量。此外，它還能降低電機運行噪音與渦流損耗，延長電機的使用壽命。
AKSG－500A/5V 輸入電抗器鐵芯通常采用優質硅鋼片，芯柱被多個氣隙均勻分割成小塊，利用高溫高強度粘接膠將各小段與上下鐵軛緊密相連，這樣的設計能大幅減小運行中的噪音與振動。線圈一般采用 F、H 級絕緣系統，并經過真空浸漆、高溫?zé)岷婀袒に囂幚?，不僅具備良好的絕緣性能、較高的整體機械強度，而且防潮性能出色，有助于提升長期運行的可靠性。
